Nêm nhấn mở Hafele cho tủ không tay nắm: phân loại, mã và cách lắp

Nêm nhấn mở Hafele (Push Pin) là phụ kiện giúp mở cánh tủ không cần tay nắm: người dùng ấn nhẹ vào vị trí kích hoạt trên cánh để cơ cấu đẩy cánh bật ra.

Đây là lựa chọn đáng cân nhắc cho tủ bếp, tủ quần áo và hệ tủ nội thất tối giản. Tên “Tip-On” thường được người mua dùng để tìm kiếm nhóm phụ kiện nhấn mở; riêng TIP-ON cũng là tên gọi sản phẩm của Blum, vì vậy khi đặt hàng cần xác nhận đúng nêm nhấn mở Häfele và mã sản phẩm.

Nêm nhấn mở Hafele hoạt động như thế nào?

Thiết bị chứa cơ cấu lò xo/đẩy bên trong. Khi đóng, nêm giữ ở trạng thái thu vào; khi ấn cánh tủ tại vùng lắp, nêm đẩy cánh ra để người dùng kéo mở bằng tay.

Catalogue Hafele mô tả cơ cấu vận hành êm, lực đẩy mạnh, phù hợp nhiều cấu hình cửa; sản phẩm có điều chỉnh chiều dài +6 / -0,45 mm để căn chỉnh khe hở.

Phân biệt nêm nhấn đầu cao su và đầu nam châm

Đầu cao su (buffer)

Phù hợp với tủ dùng bản lề bật có lò xo theo ghi chú catalogue.

Đầu cao su tiếp xúc với mặt cánh và hỗ trợ đẩy mở, không sử dụng nam châm để giữ cánh.

Đầu nam châm (magnet)

Đầu từ tính kết hợp bas hít kim loại gắn trên cánh, thường được cân nhắc khi cấu hình bản lề/cánh phù hợp yêu cầu hút giữ bằng nam châm.

Không nên mặc định thay thế trực tiếp hai phiên bản mà chưa kiểm tra hệ bản lề và phương án đóng cửa.

Nêm nhấn mở phiên bản vừa và phiên bản dài

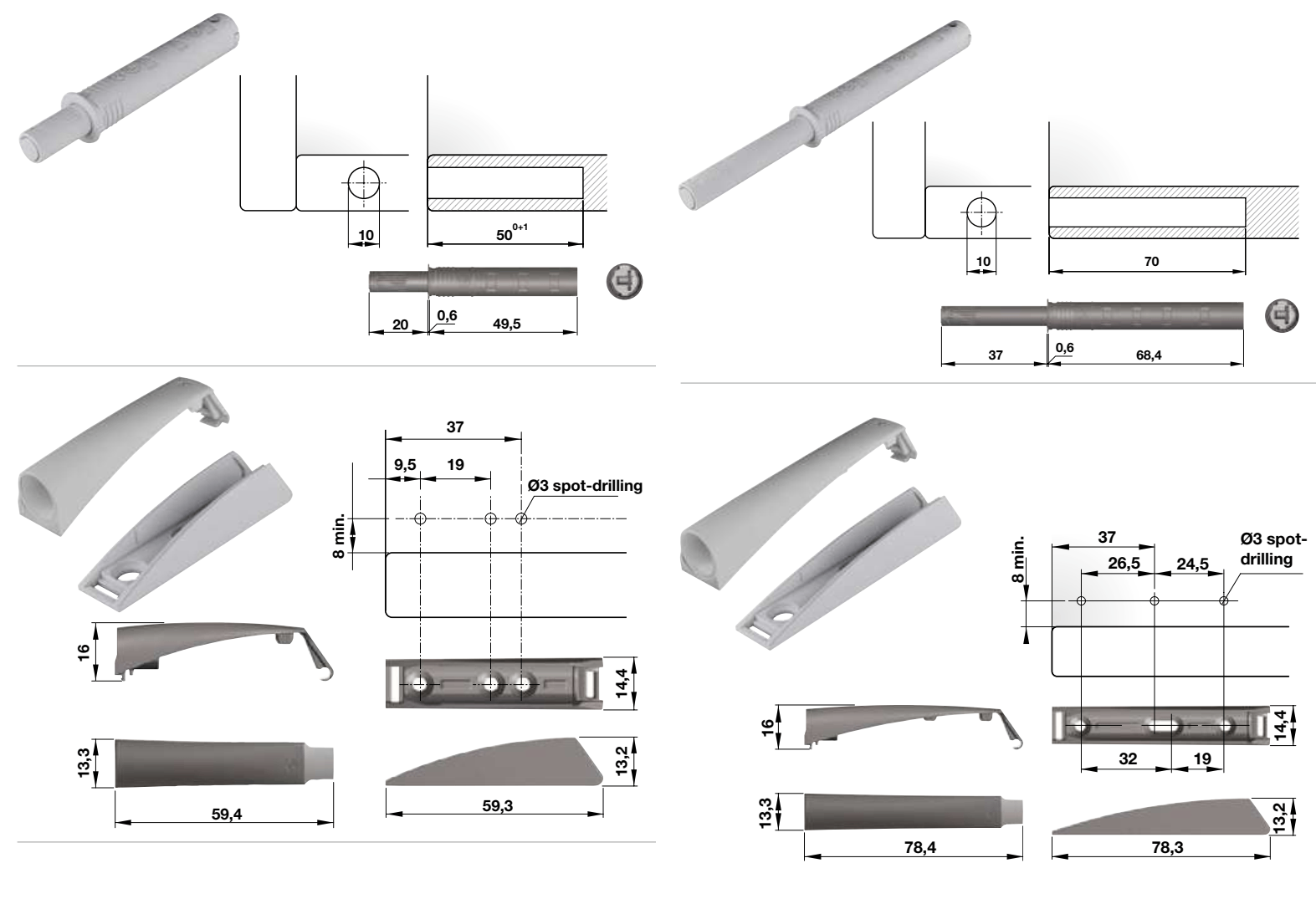

Catalogue thể hiện hai lựa chọn kích thước lắp âm phổ biến: phiên bản vừa với chiều sâu khoan khoảng 50 mm và phiên bản dài khoảng 70 mm, cùng lỗ khoan đường kính Ø10 mm.

Đây là chiều sâu kỹ thuật để lắp, không phải kích thước nhô ra ngoài sau khi hoàn thiện. Ngoài phương án khoan âm, có thể mua nắp che và đế để lắp nổi trên bề mặt tủ.

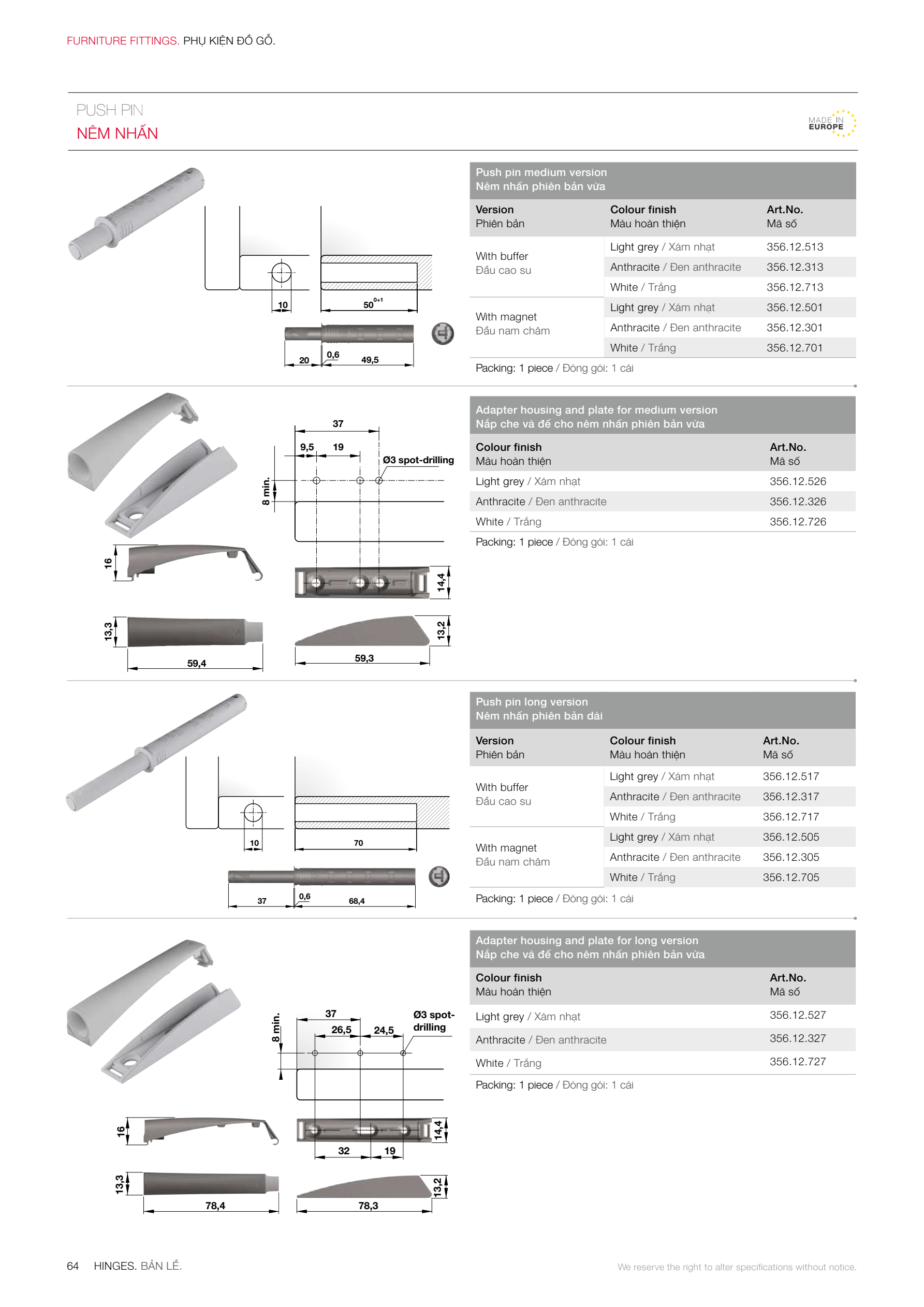

Bảng mã nêm nhấn mở Häfele theo kích thước, màu và đầu nêm

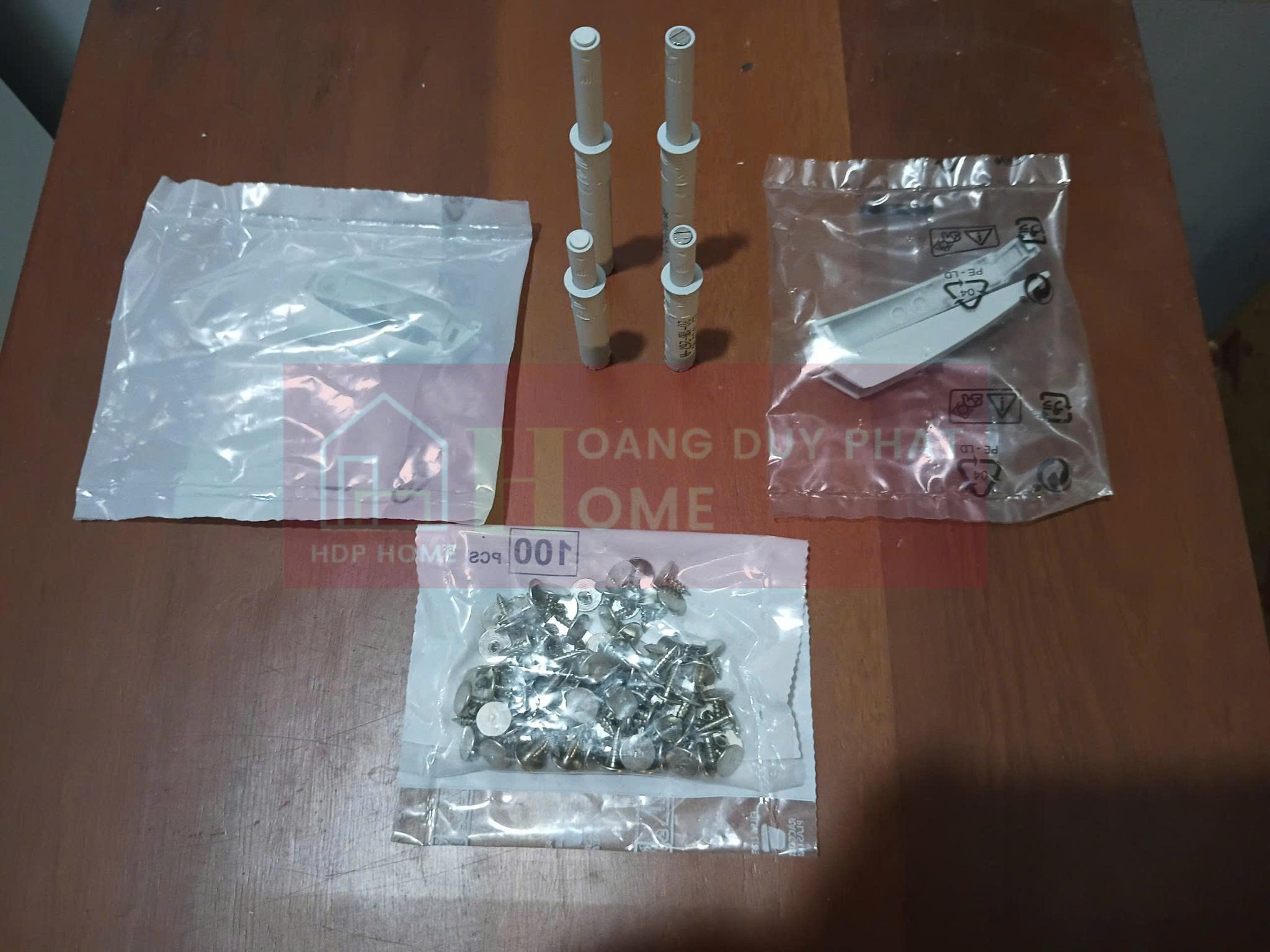

Lưu ý: nêm nhấn được đóng gói từng chiếc theo catalogue; đế lắp nổi và bas hít đầu nam châm là phụ kiện cần kiểm tra riêng khi mua.

Mã đế lắp nổi và bas hít đi kèm

Bas hít cho nêm nhấn nam châm: mã 356.01.549, hoàn thiện mạ crom, đường kính mặt bas khoảng 10 mm theo bản vẽ catalogue. Đây không phải một bộ nêm nhấn hoàn chỉnh.

Hướng dẫn lắp nêm nhấn mở Hafele đúng kỹ thuật

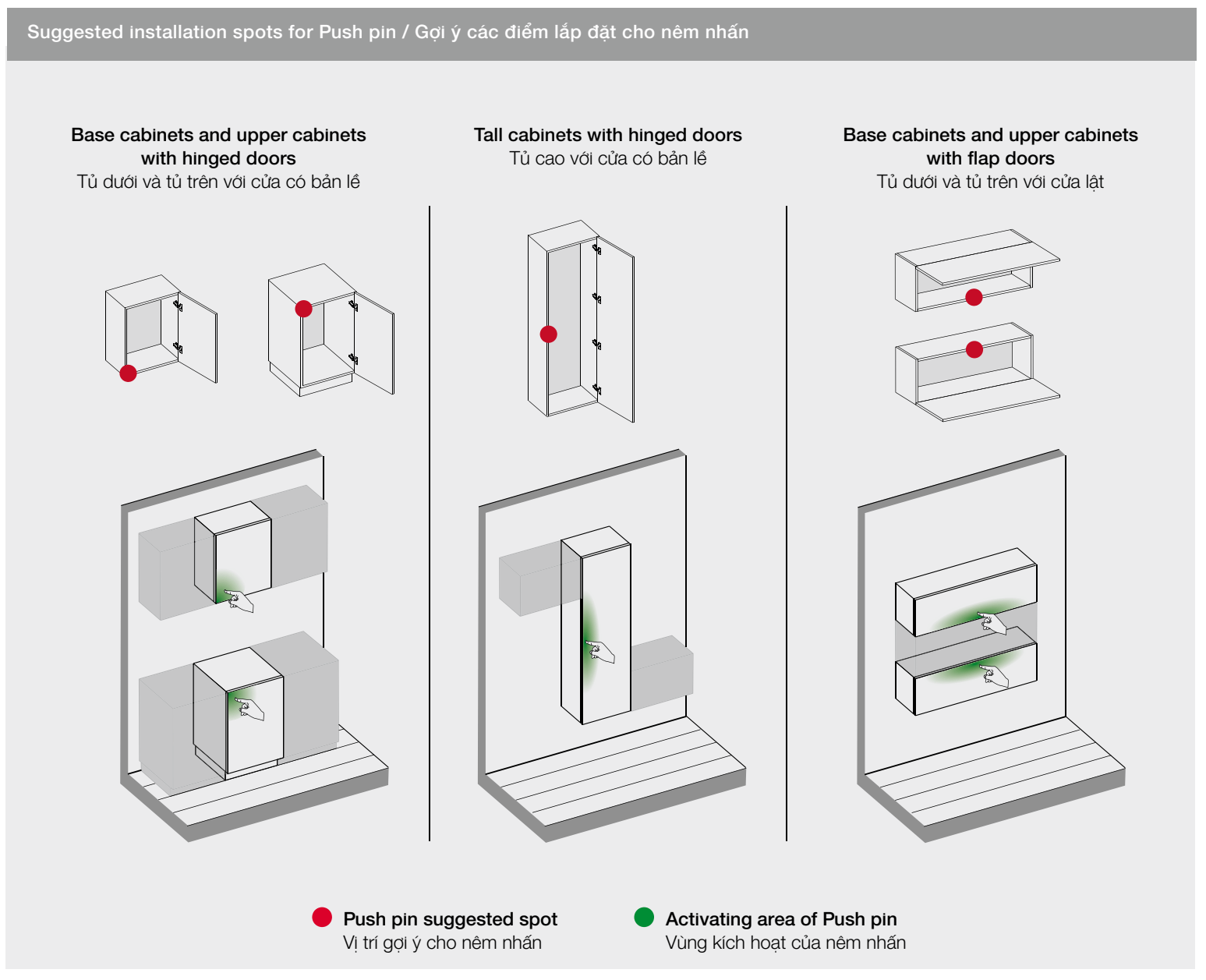

1. Chọn vị trí ấn mở: đặt cơ cấu ở vùng cánh dễ thao tác, tránh nơi cánh bị vênh hoặc lực đẩy bị cản. Với tủ cao nên tham khảo sơ đồ vị trí lắp của hãng.
2. Lắp âm: khoan lỗ Ø10 mm và kiểm tra chiều sâu 50 mm (phiên bản vừa) hoặc 70 mm (phiên bản dài) theo bản vẽ; giữ đủ chiều dày vật liệu an toàn, không khoan xuyên vách tủ.
3. Lắp nổi: dùng bộ đế/nắp che đúng chiều dài và màu; catalogue khuyến nghị cố định bằng ít nhất hai vít gỗ đầu chìm Ø3,5 × 16 mm khi sử dụng đế.
4. Đầu nam châm: bố trí bas hít đối diện điểm tiếp xúc; xác minh bề mặt gắn và độ ăn khớp của bas.
5. Căn chỉnh: chỉnh nêm trong biên độ +6 / -0,45 mm, thử đóng mở liên tục để bảo đảm lực đẩy và khe hở phù hợp.

Đối với cửa nặng, cánh cao hoặc hệ bản lề đặc biệt, kỹ thuật viên cần thử thực tế để chọn số lượng và vị trí nêm phù hợp. Không phải mọi bản lề giảm chấn đều tương thích với mọi loại nêm nhấn.

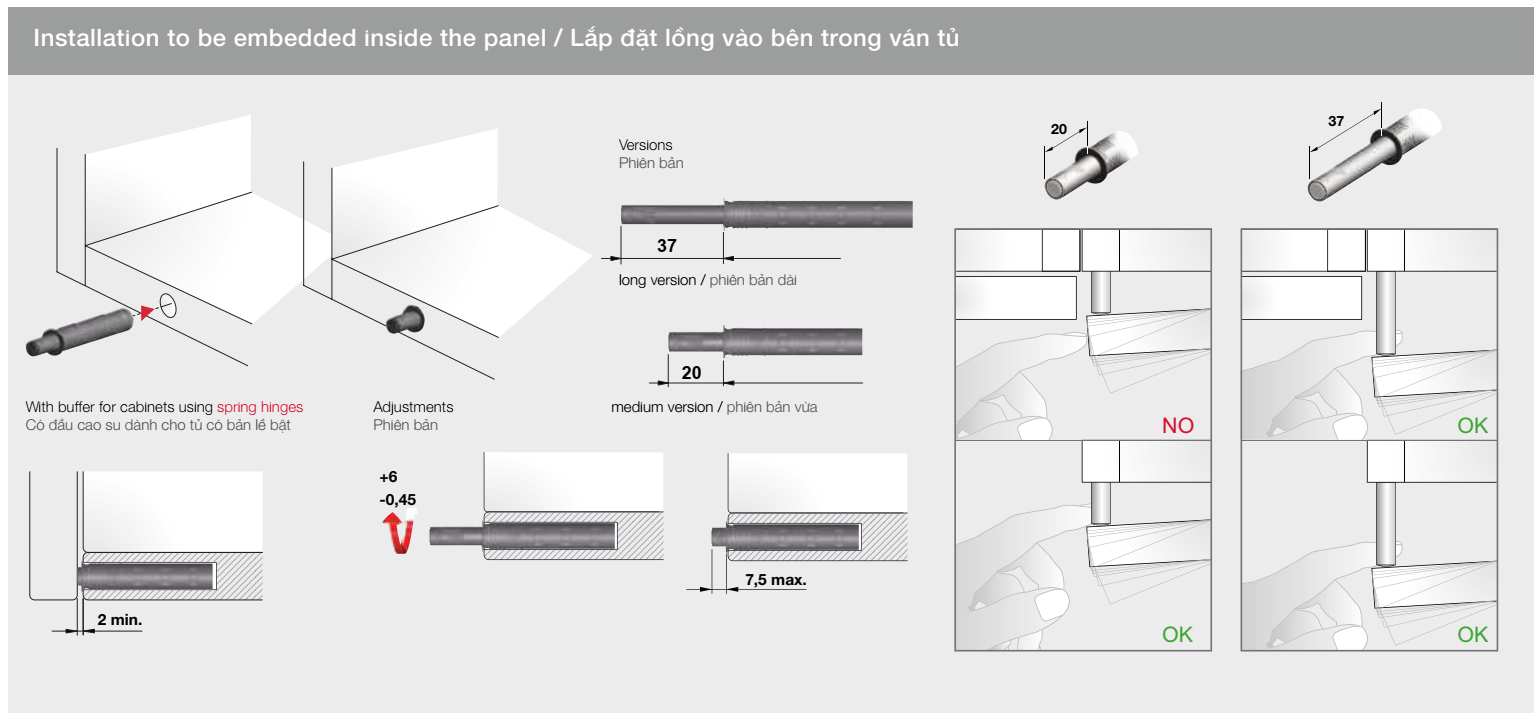

Lắp đặt lồng vào bên trong ván tủ

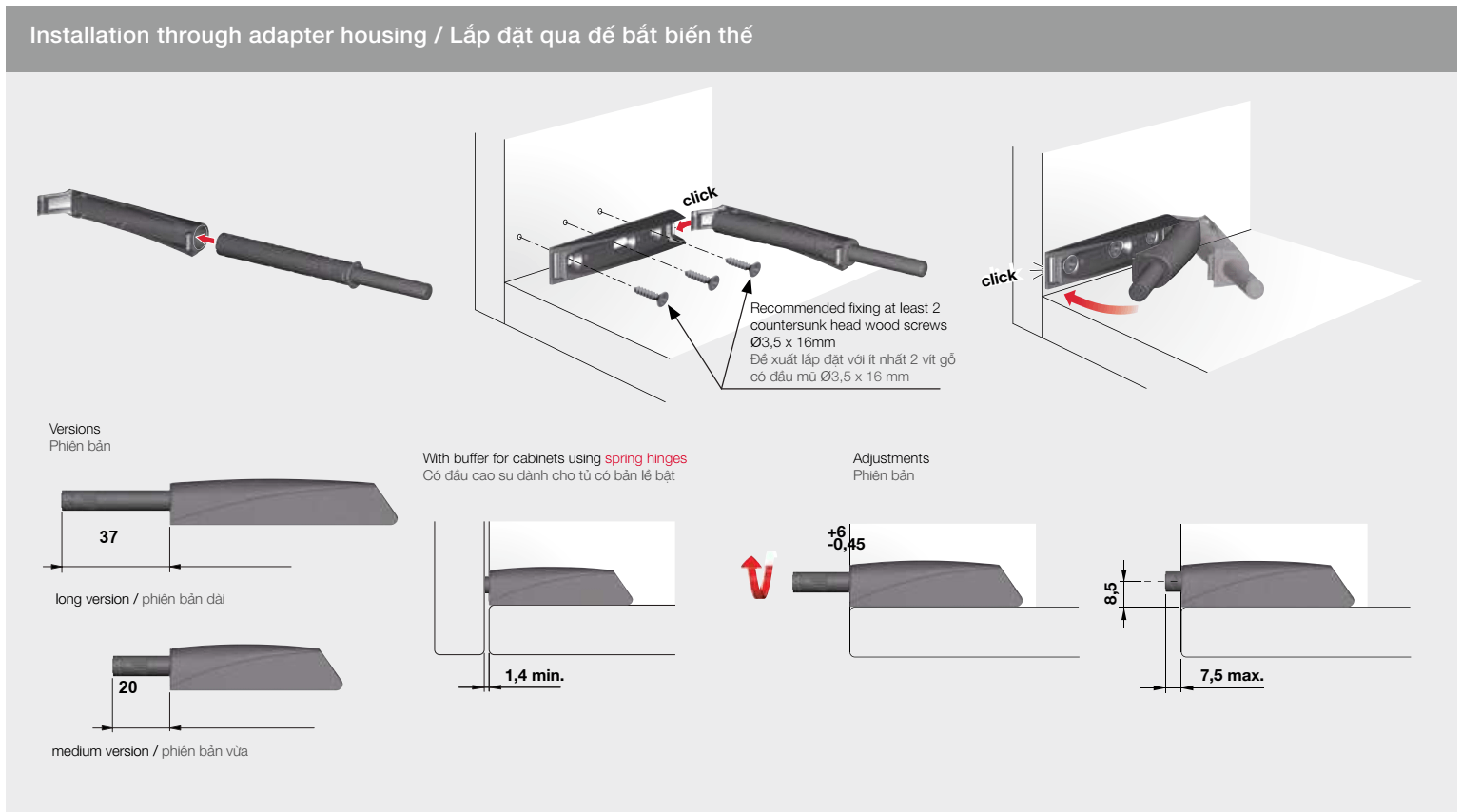

Lắp đặt qua đế bắt biến thế

Nên mua phiên bản nào?

Nếu ưu tiên thiết kế gọn, có đủ độ sâu khoan và dùng bản lề bật lò xo, có thể xem phiên bản vừa đầu cao su.

Nếu cần vị trí cơ cấu lùi sâu hơn hoặc cách lắp yêu cầu chiều dài lớn, tham khảo bản dài.

Với cấu hình cần nam châm hút giữ, chọn đầu nam châm và đặt thêm bas hít phù hợp. Hãy đối chiếu đúng mã hàng trên bảng trước khi đặt.

Tham khảo bảng tổng hợp nêm nhấn mở Häfele và nêm nhấn mở Häfele 356.12.513 tại Hoàng Duy Phát Home.

Câu hỏi thường gặp về nêm nhấn mở Häfele

Nêm nhấn mở Hafele có cần tay nắm không?

Không. Phụ kiện được thiết kế để đẩy cánh tủ mở khi người dùng ấn vào mặt cánh, từ đó giảm nhu cầu sử dụng tay nắm truyền thống.

Nêm nhấn đầu cao su có khác đầu nam châm không?

Có. Phiên bản cao su thường dùng cho tủ có bản lề bật lò xo; phiên bản nam châm kết hợp bas hít kim loại. Chọn theo hệ bản lề và kết cấu cửa.

Lắp nêm nhấn Hafele cần khoan lỗ bao nhiêu?

Đối với phương án lắp âm được minh họa trong catalogue: Ø10 mm, chiều sâu 50 mm cho phiên bản vừa và 70 mm cho phiên bản dài. Có thể chọn lắp nổi bằng đế tương ứng.

TIP-ON có phải tên riêng của nêm nhấn Häfele không?

TIP-ON là tên sản phẩm quen thuộc của Blum. Trong tìm kiếm mua hàng, “tip-on Hafele” thường được dùng để chỉ cơ cấu nêm nhấn mở Push Pin của Häfele. Nên tra mã Häfele 356.12.xxx để tránh nhầm thương hiệu hoặc phụ kiện.
